10 Максимален поток (Max Flow)

Отвори в Colab:

Покажи

graphs.visualize_graph("Capacity", title='')

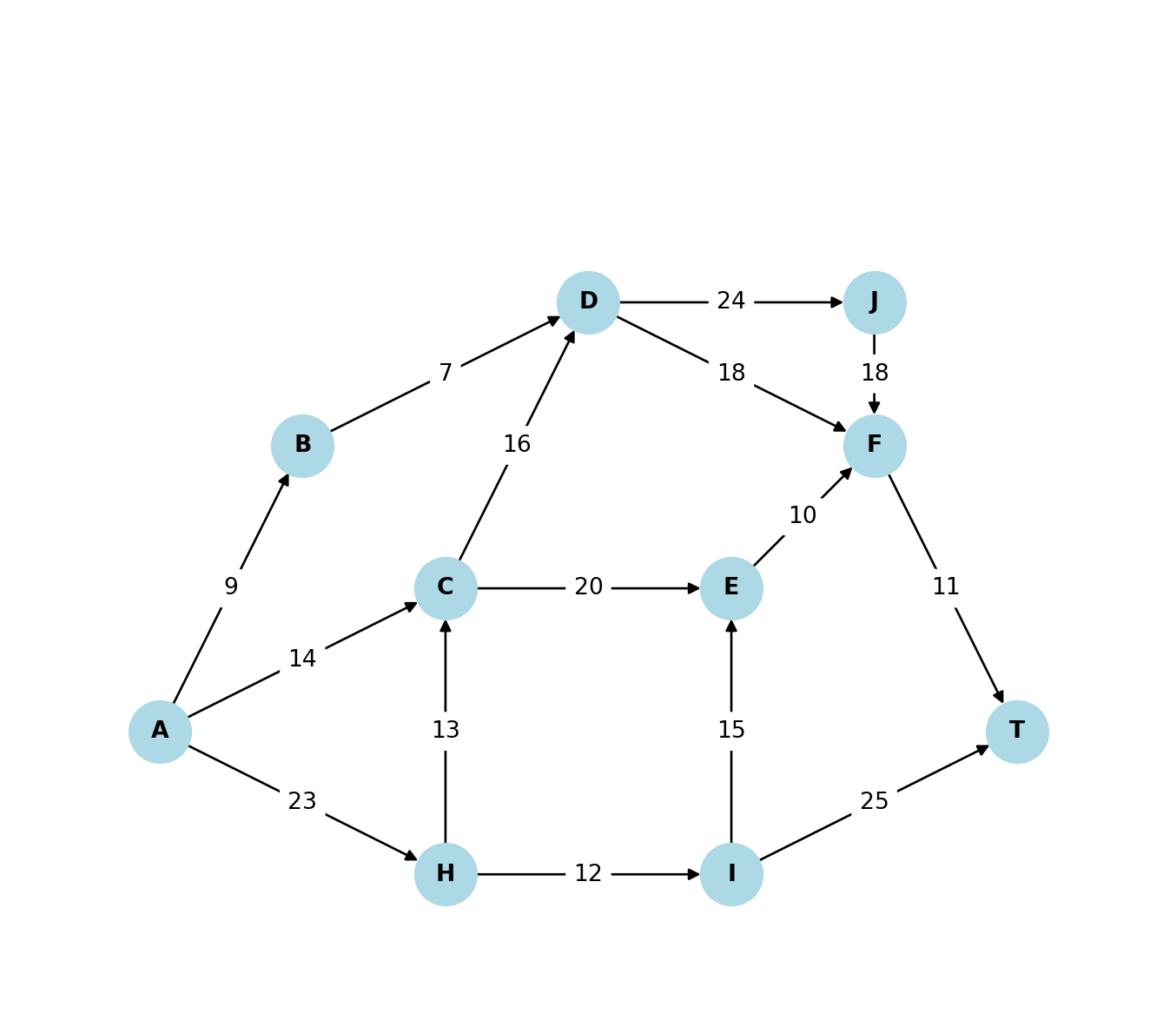

Фигура 10.1: Водопреносна мрежа с капацитети на дъгите с начало в A и край в G. Стойностите на дъгите показват преносния им капацитет.

Първо ще разгледаме класически проблем за намиране на най-големия поток в мрежа. Може да си представим, че Фигура 10.1 показва мрежа от водопроводни тръби, където всяка дъга има определен капацитет (стойностите на дъгите), който показва максималното количество вода, което може да премине през нея. Целта е да се определи колко вода може да се пренесе от началния възел A (източник, source) до крайния възел T (приемник, sink, target), като се спазват капацитетите на дъгите.

Формулирайте проблема като задача за линейна оптимизация (LP). Сравнете вашата формулировка със Секция 10.1.
Решете задачата в Excel и сравнете резултата си с решението, получено с Gurobi: Секция 10.2

Решение

Нека x_{ij} \geq 0, i,j \in \{A, B, C, D, E, F, H, I, J, T\} са променливи, които показват поток с начален връх i и посока j. Целта ни е да намерим колко е възможно най-големия поток от източника A към крайната точка T.

Целевата функция е потокът в крайния възел T:

\begin{align*} \text{Maximize} \quad & x_{FT} + x_{IT} \end{align*}

Потоците между възлите не могат да надвишават капацитета на съответните дъги (следващите неравенства описват това ограничение за първите три и последните две дъги, останалите са аналогично):

\begin{align*} x_{AB} &\leq 9 \\ x_{AC} &\leq 14 \\ x_{AH} &\leq 23 \\ \vdots \\ x_{IT} &\leq 25 \\ x_{FT} &\leq 11 \end{align*}

Потоците в мрежата трябва да отговарят и на балансовото ограничение, което гласи, че за всеки възел (освен източника и приемника) сумата от входящите потоци трябва да е равна на сумата от изходящите потоци. Например, за възлите B и C това означава:

\begin{align*} x_{АB} & = x_{BD}\\ x_{AC} + x_{HC} & = x_{CD} + x_{CE} \end{align*}

Решение (компактна нотация)

Графът в задачата е напълно описан от множеството на възлите (nodes, N), множеството на дъгите (edges, E) и капацитетите на дъгите (capacities, c).

\begin{align*} N & = \{A, B, C, D, E, F, H, I, J, T\} \\ E & = \{(A,B), (A,C), (A,H), (B,D), (C,D), (C, E) \ldots, (I,T), (F, T)\} \\ c_{ij} &: \text{капацитет на дъга } (i,j) \in E \end{align*}

Нека за всеки връх i \in N дефинираме две множества: V^+_i което съдържа всички дъги, които сочат към i и V^-_i което съдържа всички дъги, които излизат от i. Например, за възел C имаме:

\begin{align*} V^+_C & = \{(A, C), (H, C)\} \\ V^-_C & = \{(C, D), (C, E)\} \end{align*}

Целевата функция може да се запише като:

\begin{align*} \text{Maximize} \quad & \sum_{(i,j) \in V^+_T} x_{ij} \end{align*}

Обърнете внимание, че V^+_T съдържа всички дъги, които сочат към възел T, т.е. V^+_T = \{(F, T), (I, T)\}.

Входящите потоци към всеки възел трябва да са равни на изходящите потоци:

\begin{align*} \sum_{(i,j) \in V^+_k} x_{ij} & = \sum_{(i,j) \in V^-_k} x_{ijW} \quad \forall k \in N \setminus \{A, T\} \end{align*}

Потоците не могат да надвишават капацитета на съответните дъги:

\begin{align*} x_{ij} & \leq c_{ij} \quad \forall (i,j) \in E \end{align*}

Покажи

import gurobipy as gp
from gurobipy import GRB

G = graphs.G
positions = graphs.positions

mf = gp.Model("MaxFlow")
mf.setParam('LogToConsole', 0)  # Изключваме изхода на Gurobi за по-чист резултат

# Създаваме променливи за поток на всяка дъга
flow = mf.addVars(G.edges(), name="Flow")

# Ограничения за капацитетите на дъгите
for u, v in G.edges():
    mf.addConstr(flow[u, v] <= G.edges[u, v]['Capacity'], name=f"Cap_{u}_{v}")

# Ограничения за запазване на потока (flow conservation)
for node in G.nodes():
    inflow = gp.quicksum(flow[u, node] for u in G.predecessors(node))
    outflow = gp.quicksum(flow[node, v] for v in G.successors(node))

    # Само за вътрешни възли, потокът влизащ = потокът излизащ
    if node != 'A' and node != 'T':
        mf.addConstr(inflow == outflow, name=f"FlowConservation_{node}")

# Целева функция: максимизиране на потока от A до T
mf.setObjective(gp.quicksum(flow[v, "T"] for v in G.predecessors("T")), GRB.MAXIMIZE)

mf.optimize()

Restricted license - for non-production use only - expires 2027-11-29
Set parameter LogToConsole to value 0

10.1 Модел в Gurobi

Покажи

mf.write("__max_flow_model.lp")

with open("__max_flow_model.lp", "r") as f:
    print(f.read())

\ Model MaxFlow
\ LP format - for model browsing. Use MPS format to capture full model detail.
Maximize
  Flow[F,T] + Flow[I,T]
Subject To
 Cap_A_B: Flow[A,B] <= 9
 Cap_A_C: Flow[A,C] <= 14
 Cap_A_H: Flow[A,H] <= 23
 Cap_B_D: Flow[B,D] <= 7
 Cap_C_D: Flow[C,D] <= 16
 Cap_C_E: Flow[C,E] <= 20
 Cap_D_F: Flow[D,F] <= 18
 Cap_D_J: Flow[D,J] <= 24
 Cap_E_F: Flow[E,F] <= 10
 Cap_F_T: Flow[F,T] <= 11
 Cap_H_C: Flow[H,C] <= 13
 Cap_H_I: Flow[H,I] <= 12
 Cap_I_E: Flow[I,E] <= 15
 Cap_I_T: Flow[I,T] <= 25
 Cap_J_F: Flow[J,F] <= 18
 FlowConservation_B: Flow[A,B] - Flow[B,D] = 0
 FlowConservation_C: Flow[A,C] - Flow[C,D] - Flow[C,E] + Flow[H,C] = 0
 FlowConservation_D: Flow[B,D] + Flow[C,D] - Flow[D,F] - Flow[D,J] = 0
 FlowConservation_E: Flow[C,E] - Flow[E,F] + Flow[I,E] = 0
 FlowConservation_F: Flow[D,F] + Flow[E,F] - Flow[F,T] + Flow[J,F] = 0
 FlowConservation_H: Flow[A,H] - Flow[H,C] - Flow[H,I] = 0
 FlowConservation_I: Flow[H,I] - Flow[I,E] - Flow[I,T] = 0
 FlowConservation_J: Flow[D,J] - Flow[J,F] = 0
Bounds
End

10.2 Решение с Gurobi

Покажи

if mf.status == GRB.OPTIMAL:
    print(f"Максимален поток от A до T: {mf.objVal}")
    for u, v in G.edges():
        if flow[u, v].x > 0.01:  # Показваме само значими потоци
            print(f"Поток по дъгата {u} -> {v}: {flow[u, v].x}")

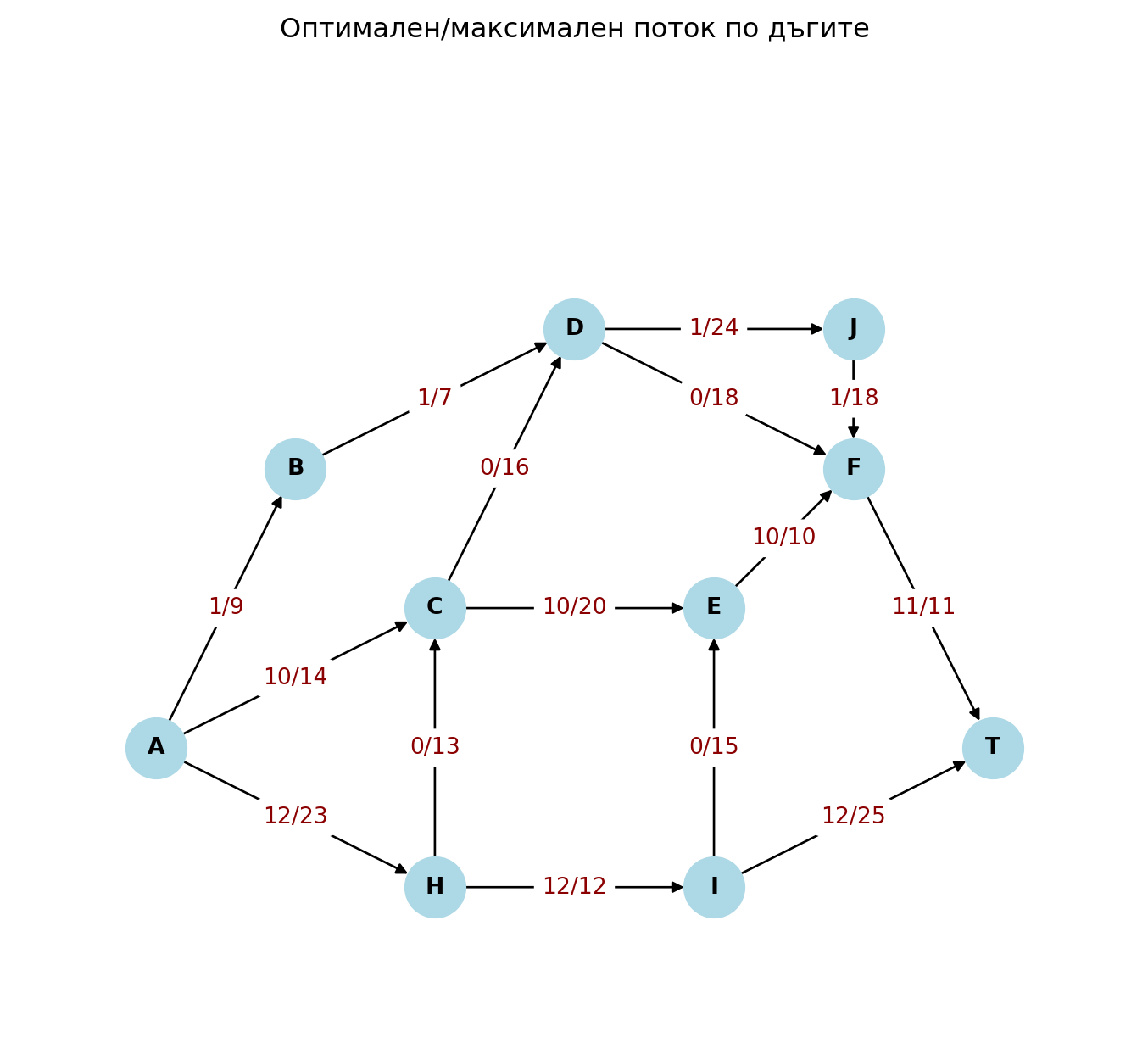

    # Етикети във формат оптимален/максимален поток (x_ij / c_ij)
    optimal_flow_labels = {
        (u, v): f"{graphs.fmt_flow(flow[u, v].x)}/{G.edges[u, v]['Capacity']}"
        for u, v in G.edges()
    }

    #| label: fig-graph-max-flow-optimal
    #| fig-cap: "Оптимален/максимален поток по всяка дъга в мрежата за максимален поток."
    graphs.visualize_graph(
        "Capacity",
        title="Оптимален/максимален поток по дъгите",
        edge_labels=optimal_flow_labels,
        edge_label_color='darkred'
    )
else:
    print("Не е намерено оптимално решение.")

Максимален поток от A до T: 23.0
Поток по дъгата A -> B: 1.0
Поток по дъгата A -> C: 10.0
Поток по дъгата A -> H: 12.0
Поток по дъгата B -> D: 1.0
Поток по дъгата C -> E: 10.0
Поток по дъгата D -> J: 1.0
Поток по дъгата E -> F: 10.0
Поток по дъгата F -> T: 11.0
Поток по дъгата H -> I: 12.0
Поток по дъгата I -> T: 12.0
Поток по дъгата J -> F: 1.0

Покажи

# Създаваме pandas DataFrame за дъгите и техните атрибути

import pandas as pd
# Създаваме DataFrame от списъка с дъги
dt = pd.DataFrame(graphs.edges, columns=['Source', 'Target', 'Capacity', 'Distance', 'Probability']).set_index(['Source', 'Target'])

# Преобразуваме в таблица: редове = Source, колони = Target, стойности = Distance
distance_table = dt['Distance'].unstack('Target')
distance_table.to_excel('./excel/Shortest-Path-Distances.xlsx')  # Запазваме таблицата с разстояния в Excel файл

capacity_table = dt['Capacity'].unstack('Target')
capacity_table.to_excel('./excel/Max-Flow-Capacities.xlsx')

probs_table = dt['Probability'].unstack('Target')
probs_table.to_excel('./excel/Safest-Path-Probabilities.xlsx')
